لوله مویین، یکی از اجزای کلیدی در سیستمهای تبرید و تهویه مطبوع است که وظیفه کنترل جریان مبرد در این سیستمها را بر عهده دارد. این لوله با ساختار سادهای که از یک لوله با قطر بسیار کوچک تشکیل شده است، توانایی کنترل دقیق جریان مایع مبرد را داراست . این قطعه در محیطهای مختلفی از یخچالها و فریزرها تا کولرهای گازی و دستگاههای تهویه مطبوع کوچک کاربرد دارد.
لوله مویین به علت ویژگیهای خاص خود و سادگی ساختار، به عنوان یکی از کلیدیترین عناصر در سیستمهای تبرید و تهویه مطبوع شناخته میشود. استفاده از آن در این صنعتها باعث کاهش هزینهها و بهبود عملکرد سیستمها میشود. همچنین، با توجه به تنوع ابعاد و مشخصات لوله مویین، میتوان آن را به شکلی مناسب برای نیازهای مختلف سفارش داد.
ویژگی های لوله مویین
لوله مویین به علت ویژگیهای منحصر به فرد خود مورد توجه قرار گرفته است. این ویژگیها عبارتند از:
1) مقاومت در برابر فشار و اصطکاک
بافت ساده لوله مویین به ویژه مناسب برای کنترل دقیق جریان مایع مبرد میباشد. مقاومت زیاد ناشی از طراحی بلند و قطر کم این لوله، موجب میشود که توانایی کنترل فشار و جریان مبرد در سیستم تبرید به بهترین شکل ممکن انجام شود.
2) کاهش خطر خفگی
یکی از ویژگیهای مهم لوله مویین، جلوگیری از وقوع خفگی مایع مبرد در داخل آن است. خفگی ناشی از تبخیر تدریجی مایع مبرد در لوله و کاهش فشار به حدی که کمتر از فشار اشباع شود. با مقاومت لوله مویین در برابر این پدیده، سیستم تبرید در شرایط عادی و تعادلی خود باقی میماند.
3) کنترل دقیق جریان
لوله مویین باعث کنترل دقیق جریان مایع مبرد از کندانسور به اواپراتور میشود. این کنترل دقیق موجب حفظ کارایی و بهرهوری سیستم تبرید در شرایط مختلف میشود.
4) استفاده گسترده
از آنجایی که لوله مویین به سادگی در سیستمهای تبرید و تهویه مطبوع مورد استفاده قرار میگیرد و همچنین قابلیت نصب آسان دارد، در تمام واحدهای خانگی تا واحدهای تجاری و صنعتی میتوان از آن بهرهبرد.
نصب و عملکرد لوله مویین
نصب لوله مویین در سیستم تبرید به نحوی انجام میشود که جریان مایع مبرد از کندانسور به اواپراتور کنترل شود. طراحی دقیق لوله مویین باید به گونهای باشد که ظرفیت جریان آن در فشارهای مختلف تبخیر و تقطیر تنظیم شده و با ظرفیت پمپاژ کمپرسور همخوانی داشته باشد.
اگر مقاومت لوله مویین نسبت به جریان مایع مبرد بیشتر یا کمتر از ظرفیت پمپاژ کمپرسور باشد، سیستم تبرید در شرایط غیرتعادل قرار خواهد گرفت و از تعادل خارج میشود. به همین دلیل، طراحی دقیق و منطبق با نیازهای سیستم تبرید از اهمیت بسیاری برخوردار است.

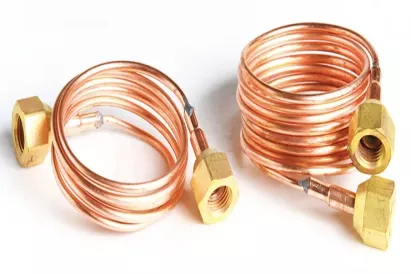

ظرفیت لوله مویین در سیستم های تبرید و تهویه مطبوع
ظرفیت لوله مویین یکی از عوامل مهم در عملکرد سیستمهای تبرید و تهویه مطبوع میباشد. این ظرفیت به میزان جریان مایع مبرد که از کندانسور به اواپراتور عبور میکند و به تعبیر دقیقتر، توانایی انتقال گرمای از مایع مبرد به هوا واحد تعبیهشده در سیستم بستگی دارد. از این رو، تعیین و تنظیم ظرفیت لوله مویین بسیار حیاتی است. در ادامه توضیحات تکمیلی در مورد ظرفیت لوله مویین آورده شده است:
1) تعیین ظرفیت مناسب
ظرفیت لوله مویین باید به گونهای تعیین شود که بتواند جریان مایع مبرد مورد نیاز سیستم تبرید را به صورت دقیق تأمین کند. این جریان باید با ظرفیت پمپاژ کمپرسور هماهنگ باشد تا سیستم به بهترین شکل عمل کند.
2) محدودیتهای فشار و دما
ظرفیت لوله مویین در شرایط مختلف فشار و دما تغییر میکند. برای مثال، در دماهای بالا و فشارهای پایین، ظرفیت لوله مویین افزایش مییابد و در شرایط معکوس کاهش مییابد. از این رو، طراحی لوله مویین باید با توجه به شرایط عملیاتی سیستم انجام شود.
3) تاثیرات طول لوله
طول لوله مویین نیز بر ظرفیت آن تأثیر دارد. لولههای بلندتر معمولاً ظرفیت بیشتری دارند، اما افزایش طول ممکن است منجر به افت فشار و افزایش اصطکاک شود. این موارد باید در طراحی لوله مویین در نظر گرفته شوند.
4) تأثیرات قطر لوله
قطر لوله مویین نیز بر ظرفیت آن تأثیر دارد. لولههای با قطر بزرگتر معمولاً ظرفیت بیشتری دارند و اصطکاک کمتری دارند. از این رو، انتخاب قطر مناسب لوله مویین نیز در طراحی بسیار مهم است.
5) پیچیدگی سیستم
سیستمهای تبرید با پیچیدگیهای مختلفی طراحی میشوند، از جمله سیستمهای چند گانه و تجهیزات اضافی. این پیچیدگیها میتوانند تأثیرات مختلفی بر ظرفیت لوله مویین داشته باشند و باید در طراحی لوله مویین در نظر گرفته شوند.
ظرفیت جریان در لوله مویین
برای اطمینان از عملکرد بهینه سیستم تبرید، لوله مویین باید به گونهای طراحی شود که ظرفیت جریان آن با ظرفیت پمپاژ کمپرسور در شرایط طراحی مطابقت داشته باشد. این اطمینان میدهد که سیستم به طور متوازن و بهینه کار میکند. در غیر این صورت، سیستم در شرایط غیر طراحی به تعادل نخواهد رسید و مشکلاتی ممکن است پیش آید.
در صورتی که مقاومت لوله مویین بیش از حد باشد، ظرفیت جریان آن کمتر از ظرفیت پمپاژ کمپرسور خواهد بود. این ممکن است منجر به خالی شدن اواپراتور و جمع شدن اضافی مایع در قسمت تحتانی کندانسور شود. این مشکلات میتوانند باعث کاهش ظرفیت کل سیستم شوند.
همچنین، اگر لوله مویین مقاومت کافی در برابر جریان مایع نداشته باشد، ظرفیت جریان آن از ظرفیت پمپاژ کمپرسور بیشتر خواهد بود. این ممکن است منجر به تغذیه بیش از حد اواپراتور و ورود اضافی مایع به کمپرسور شود. همچنین، گازهای تقطیر نشده میتوانند وارد لوله مویین شوند. این عوامل ممکن است به کاهش ظرفیت کل سیستم منجر شوند
در کل، تعیین ظرفیت لوله مویین یکی از مراحل مهم در طراحی و بهرهبرداری از سیستمهای تبرید و تهویه مطبوع است. طراحان و مهندسان باید با در نظر گرفتن تمام متغیرهای مرتبط، ظرفیت لوله مویین را به گونهای تعیین کنند که سیستم به بهترین شکل و با بهرهوری بالا عمل کند.
موارد استفاده از لوله مویین
لوله مویین در واحدهای تبرید خانگی، یخچالها، کولرهای گازی و دستگاههای تهویه مطبوع کوچک به عنوان یک عنصر اساسی استفاده میشود. این لوله به دلیل سادگی ساختار و کارایی بالا، در سیستمهای تبرید مختلف از تجهیزات خانگی تا تجهیزات تجاری کوچک به کار میرود.
نتیجه گیری
لوله مویین یک عنصر بسیار حیاتی در سیستمهای تبرید میباشد. این لوله با توجه به مقاومت و اندازه مناسب خود، باید ظرفیت جریان مایع مبرد را با ظرفیت پمپاژ کمپرسور سازگار کند تا سیستم به صورت بهینه کارکند. همچنین، جلوگیری از جمعآوری مایع در لوله مویین در زمان خاموش بودن سیکل تبرید و کنترل این عملیات از اهمیت بسیاری برخوردار است تا از تخریب کمپرسور جلوگیری شود. بنابراین، طراحی و مدیریت صحیح لوله مویین به ارتقاء کارایی و پایداری سیستمهای تبرید کمک میکند
